ECUの小型化が図れるデイジーチェーン
複数ディスプレイ・パネルを効率的に接続
アナログ・デバイセズでは、カメラやディスプレイ・パネルの高精細化を進めたいというOEMのニーズに応えて、ビットレートをGMSL2の2倍に相当する12Gbpsに高めた第3世代品「GMSL3」も提供中だ。
GMSL3の特長のうち、ここではディスプレイ・パネルのデイジーチェーン接続機能について紹介しよう。
これまでのGMSL2は、ポイント・ツー・ポイント接続のみに対応していた。例えばディスプレイECUから複数のディスプレイ・パネルに映像信号を送る場合、図1上のようにすべてを1対1で接続する必要があった。
一方、GMSL3なら、図1下のようにディスプレイ同士を最大4枚までデイジーチェーンで接続できる。

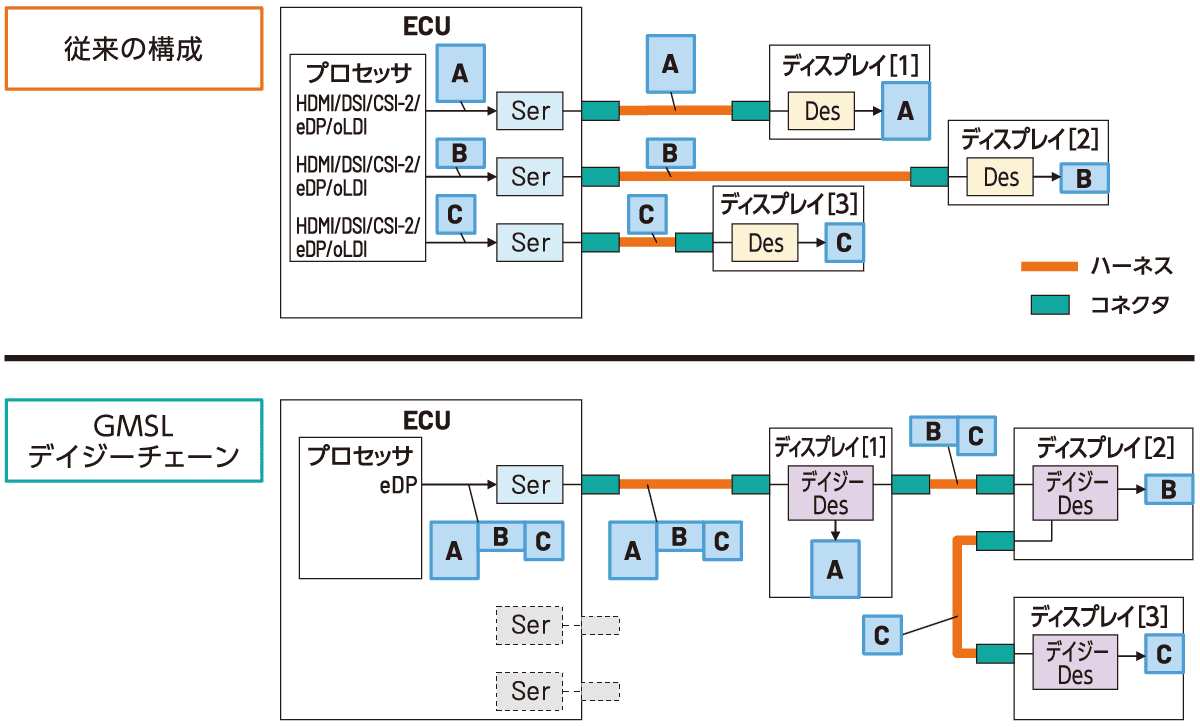

図1
GMSL2までのポイント・ツー・ポイント接続（上）と、GMSL3でサポートされたデイジーチェーン接続（下）の比較
デイジーチェーン接続のメリットは、ECUの小型化が図れることだ。ディスプレイ・パネルが3枚の場合、ポイント・ツー・ポイント接続では、ECU側に3個のGMSLシリアライザと3個のコネクタが必要で、とくにコネクタは基板サイズと筐体サイズの両方の大型化を招く。デイジーチェーン接続ならそれぞれ1個で構成できる。
「OEMやサプライヤのお客様にとって、ECUの小型化は優先度の高い課題の一つであると認識しています。デイジーチェーン接続はそうしたニーズに応える機能です」と江口氏は述べる。
ケーブル長も短くできる。3枚のディスプレイ・パネルとECUとが離れている場合、ポイント・ツー・ポイント接続では3本の長いケーブルが必要になる。デイジーチェーン接続なら、パネル同士が近接していれば長めのケーブルは1本のみ、残りの2本は短いケーブルで済む。
技術的には、ビデオ・インターフェースの業界標準団体であるVESA（Video Electronics Standards Association）がDisplayPort用に定めたMST（マルチストリーム・トランスポート）を採用し、1本のGMSLリンクで最大4ストリームの伝送を実現している。
ディスプレイ周りの設計の自由度を向上
フルHDから4Kまで幅広く伝送が可能
デイジーチェーン接続のデモを図2に示す。図1と同様に、3枚のディスプレイ・パネルで構成した例である。左はインストルメント・クラスタでWUXGA（1920×1200×60fps）、中央はパッセンジャー向けディスプレイで同じくWUXGA、右はセンター・インフォテインメントで4K（3840×2160×30fps）を想定した。

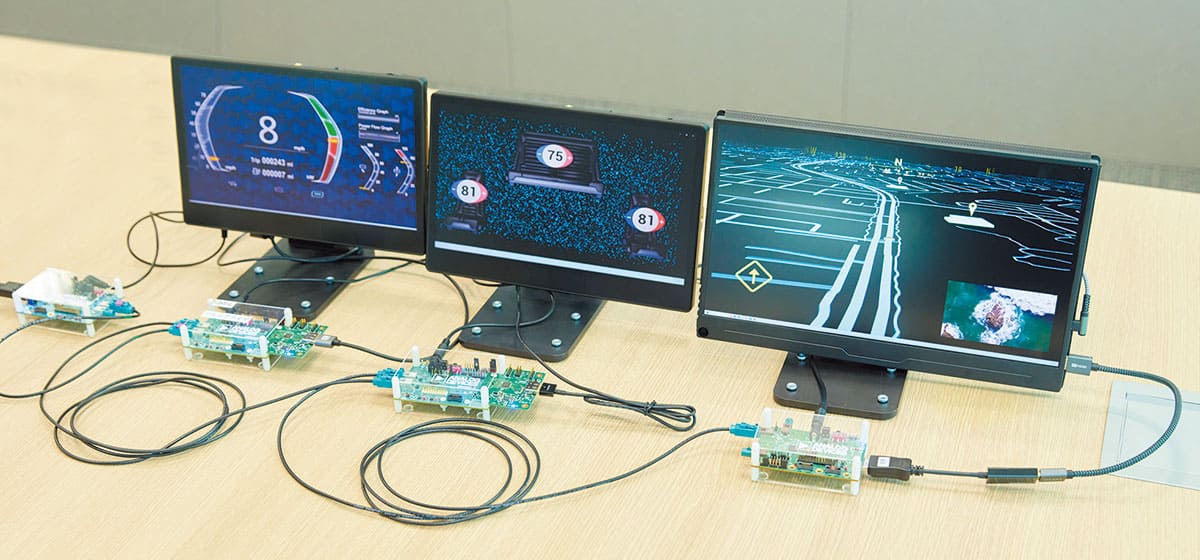

図2
2台のフルHDディスプレイと1台の4Kディスプレイを接続したデモシステム
すべての信号を非圧縮で伝送しようとすると、左3.65Gbps＋中央3.65Gbps＋右7.13Gbps＝計14.43Gbpsとなって、GMSL3の最大ビットレート12Gbpsを超えてしまう。そこで右のパネルに対してのみVESAが定める圧縮技術のDSC（ディスプレイ・ストリーム・コンプレッション）を適用し、トータルで12Gbpsに収まるように工夫している。
「レイテンシが極めて小さいDSCを内蔵していることもGMSL3の特長の一つです。DSCを使わない場合に比べてFHD映像伝送の場合60μsほどのビデオデータのレイテンシが生じますが、許容範囲と考えています」と江口氏は補足する。
なお、図2のデモシステムにおいて、左と中央のパネルに対しては1つのフレームで2つの画面を送るSuperframe技術を使用。3840×1200の横長映像を半分に分割し、左右それぞれを1920×1200で表示する使い方だ。
江口氏は次のように述べる。「コネクタを減らしたい、あるいはハーネスを短くしたいといったお客様の課題やニーズに対して、アナログ・デバイセズはデイジーチェーンによる接続を提案します。最大4本のビデオ・ストリームを単一のケーブルで伝送するには広帯域かつ堅牢なテクノロジーが必要で、伝送レートが最大12Gbpsと高いGMSL3だからこそ実現できるとも言えます。選択肢の一つとしてご検討ください」。
今後、車室内の快適性や娯楽性を高めるために、クルマに搭載されるディスプレイ・パネルの枚数はさらに増え、高精細化も進んでいくことは確実だ。また、左右のAピラーの間をフルに使ったピラー・ツー・ピラー・ディスプレイも登場している。
実装の自由度を高められるGMSL3は、そうしたトレンドに応えるテクノロジーと言えるだろう。
